ما هي متطلبات الاستقامة للأدلة الخطية الأسطوانية؟
كمورد للدليل الخطي الأسطواني، كثيرًا ما أواجه العملاء الذين يشعرون بالقلق إزاء متطلبات الاستقامة لهذه المكونات الأساسية. تلعب الأدلة الخطية الأسطوانية دورًا حاسمًا في التطبيقات الصناعية المختلفة، بدءًا من الآلات الدقيقة وحتى المعدات الثقيلة. يعد فهم متطلبات الاستقامة أمرًا حيويًا لضمان الأداء الأمثل والدقة وطول عمر الماكينة.
مفهوم الاستقامة في الأدلة الخطية الدوارة
يشير الاستقامة إلى الدرجة التي يلتصق بها الدليل الخطي الأسطوانة بخط مستقيم تمامًا. في السيناريو المثالي، يجب أن يوفر الدليل مسارًا مستقيمًا تمامًا للمكونات المتحركة. ومع ذلك، في التصنيع والهندسة في العالم الحقيقي، فإن تحقيق الكمال المطلق أمر مستحيل. ولذلك، يتم تعريف التحمل استقامة محددة.
يتم قياس هذه التفاوتات عادةً بالميكرومتر (μm) على طول معين. على سبيل المثال، قد تكون المواصفات الشائعة هي تفاوت الاستقامة بمقدار ±5μm على طول 1000 مم. وهذا يعني أن المسار الفعلي للدليل يمكن أن ينحرف عن خط مستقيم تمامًا بما لا يزيد عن 5 ميكرومتر في أي اتجاه ضمن طول 1000 مم.
أهمية الاستقامة في التطبيقات المختلفة
الآلات الدقيقة
في الآلات الدقيقة مثل آلات CNC (التحكم العددي بالكمبيوتر)، وأنظمة الفحص البصري، ومعدات تصنيع أشباه الموصلات، تعد استقامة الأدلة الخطية الأسطوانية ذات أهمية قصوى. تتطلب العمليات عالية الدقة حركة دقيقة للغاية للأداة أو قطعة العمل. حتى أدنى انحراف عن الاستقامة يمكن أن يؤدي إلى أخطاء في التصنيع، مما يؤدي إلى عدم استيفاء الأجزاء للمواصفات المطلوبة.

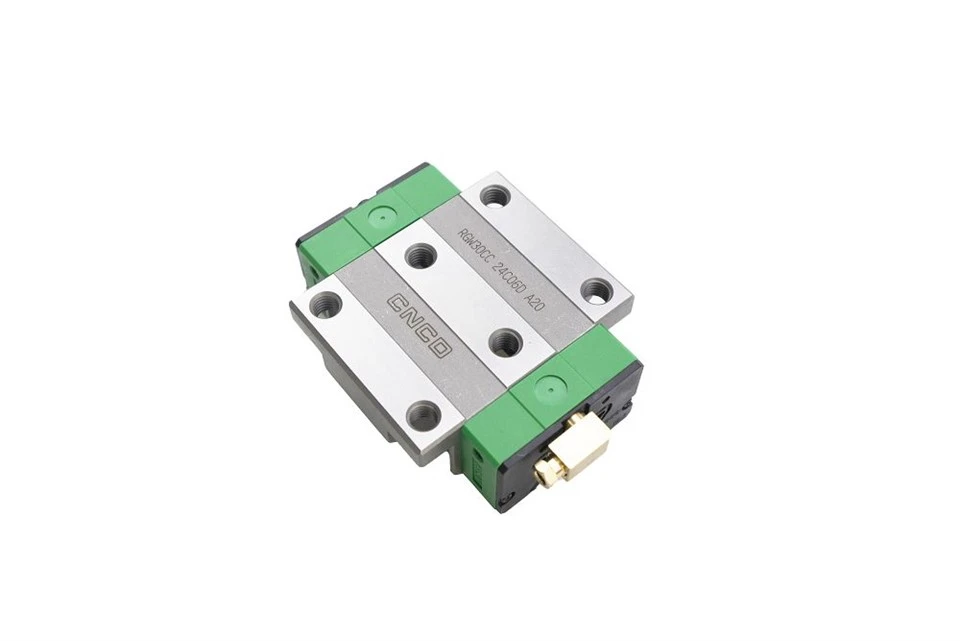

على سبيل المثال، في آلة الطحن CNC، إذا كان الدليل الخطي لديه استقامة ضعيفة، فقد تنحرف أداة القطع عن المسار المقصود، مما يسبب أسطحًا غير مستوية على الجزء المُشكل آليًا. وهذا لا يؤثر فقط على جودة المنتج النهائي، بل يمكن أن يؤدي أيضًا إلى زيادة تآكل أداة القطع والمكونات الأخرى. لضمان أعلى مستوى من الدقة، غالبًا ما تتطلب هذه التطبيقات أدلة خطية أسطوانية ذات تفاوتات استقامة ضيقة للغاية. يمكنك أن تجدسكة توجيه خطية عالية الجودةالتي تلبي هذه المتطلبات الصارمة في مجموعة منتجاتنا.
الآلات الثقيلة
في الآلات الثقيلة مثل المكابس الكبيرة، وآلات القولبة بالحقن، ومعدات مناولة المواد، تعد الاستقامة أمرًا بالغ الأهمية أيضًا. على الرغم من أن متطلبات الدقة قد لا تكون صارمة كما هو الحال في الآلات الدقيقة، إلا أن استقامة الدليل الخطي تؤثر على الاستقرار العام والقدرة على حمل الحمولة للمعدات.
يمكن أن يؤدي وجود دليل خطي غير محاذٍ في مكبس للخدمة الشاقة إلى توزيع غير متساوٍ لقوة الضغط، مما يؤدي إلى تآكل مبكر للدليل والمكونات الأخرى. ويمكن أن يؤدي أيضًا إلى عدم اتساق جودة المنتج. لتطبيقات الآلات الثقيلة، نحن نقدمكتلة دليل الآلات الثقيلةالتي تم تصميمها للحفاظ على الاستقامة العالية حتى في ظل الأحمال الثقيلة.
العوامل المؤثرة على استقامة الموجهات الخطية الأسطوانية
عملية التصنيع
إن عملية التصنيع لها تأثير كبير على استقامة الأدلة الخطية الأسطوانية. تعتبر المواد عالية الجودة وتقنيات التصنيع المتقدمة ومراقبة الجودة الصارمة ضرورية لتحقيق الاستقامة الجيدة. على سبيل المثال، الطحن الدقيق هو عملية شائعة الاستخدام لضمان استقامة سكة التوجيه. دقة آلة الطحن ومهارة المشغل يمكن أن تؤثر بشكل مباشر على الاستقامة النهائية للدليل.
التثبيت والتركيب
يعد التثبيت والتركيب المناسبان أمرًا ضروريًا أيضًا للحفاظ على استقامة الأدلة الخطية الأسطوانية. إذا لم يتم تثبيت الدليل بشكل صحيح، فإنه يمكن أن يؤدي إلى ضغط إضافي وتشوه، مما يؤدي إلى انحراف عن الاستقامة المطلوبة. أثناء التثبيت، يجب مراعاة عوامل مثل استواء سطح التثبيت، وعزم دوران براغي التثبيت، والمحاذاة مع المكونات الأخرى بعناية.
قياس استقامة الأدلة الخطية الأسطوانة
هناك عدة طرق لقياس استقامة الأدلة الخطية الأسطوانية. إحدى الطرق الشائعة هي استخدام مقياس التداخل الليزري. يقوم هذا الجهاز بإطلاق شعاع ليزر على طول الدليل ويقيس نمط التداخل الناتج عن الشعاع المنعكس. من خلال تحليل نمط التداخل، يمكن تحديد انحراف الاستقامة بدقة.
هناك طريقة أخرى تتمثل في استخدام مقاييس المسطرة والمحسس. يتم وضع المسطرة على طول الدليل، ويتم استخدام مقاييس الاستشعار لقياس الفجوة بين المسطرة والدليل في نقاط مختلفة. هذه الطريقة بسيطة نسبيًا وفعالة من حيث التكلفة ولكنها قد لا توفر نفس مستوى الدقة الذي يوفره مقياس التداخل الليزري.
تلبية متطلبات الاستقامة
كمورد للأسطوانة الخطية، نحن ملتزمون بتوفير المنتجات التي تلبي متطلبات الاستقامة المتنوعة لعملائنا. ملكناالدليل الخطي الدقيقيتم تصنيع المنتجات باستخدام أحدث التقنيات وإجراءات مراقبة الجودة الصارمة.
لدينا فريق من المهندسين والفنيين ذوي الخبرة الذين يمكنهم العمل بشكل وثيق مع العملاء لفهم احتياجاتهم الخاصة والتوصية بالأدلة الخطية الأسطوانية الأكثر ملاءمة. سواء كان ذلك تطبيقًا عالي الدقة أو استخدامًا صناعيًا ثقيلًا، فلدينا الخبرة والموارد اللازمة لضمان تلبية منتجاتنا لمعايير الاستقامة المطلوبة.
خاتمة
في الختام، تعد متطلبات الاستقامة للموجهات الخطية الأسطوانية عاملاً حاسماً يؤثر على أداء ودقة ومتانة المعدات الصناعية المختلفة. التطبيقات المختلفة لها متطلبات استقامة مختلفة، ومن الضروري اختيار الأدلة الخطية الأسطوانية المناسبة لتلبية هذه الاحتياجات.
إذا كنت في سوق الأدلة الخطية الأسطوانية ولديك أسئلة حول متطلبات الاستقامة أو الجوانب الفنية الأخرى، فنحن نشجعك على الاتصال بنا للحصول على استشارة. نحن على استعداد لمساعدتك في العثور على الحلول الأنسب لتطبيقاتك المحددة ومساعدتك في اتخاذ أفضل قرارات الشراء.
مراجع
- "دليل تكنولوجيا الحركة الخطية"، ماكجرو - هيل بروفيشنال
- "تصميم وتصنيع الآلات الدقيقة"، وايلي - إنترساينس
